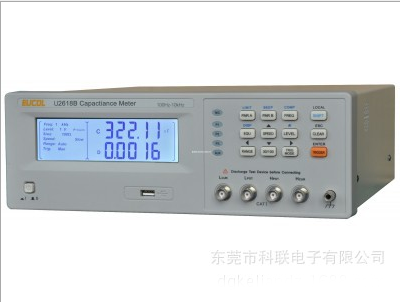

U2618B電容測量儀 電容測試儀 10KHZ電容測試儀
性能特點：
■ 優異的測試穩定性
■ 抗沖擊能力強
■ 功能強大，操作簡單
■ 采用SMT 表面貼裝工藝
■ 最快20次/秒測量速度，滿足測試系統要求
■ 測量參數全面，讀數穩定
■ 30Ω, 100Ω兩種輸出阻抗選擇
■ 5 檔分選及HANDLER接口
簡 介：
U2618B 電容測量儀是采用最新測量原理打造的新一代低頻元件測量儀器，其高精度高測量速度，大字符液晶顯示屏，表面貼裝技術，人性化的菜單設置，出色的外觀，無論是應用于生產線的質量控制，來料檢驗和元件自動測試系統均游刃有余。 RS-232C及HANDLER接口配置為遠程控制及組建系統提供了技術平臺。
測量功能 | |
測量參數 | 主：C/R/Z 副： D/θ/X /ESR |
基本精度 | 0.1% |
等效電路 | 串聯, 并聯 |
偏差方式 | 絕對值，百分比 |
量程方式 | 自動, 保持 |
觸發方式 | INT/MAN/EXT/DUT/BUS |
測試速度 | 快速: 20, 中速: 10, 慢速: 3 (次/秒) |
校正功能 | 開路/短路清零 |
測試端配置 | 5端 |
顯示方式 | 直讀，ΔABS, Δ% |
顯示器 | 主、副參數：5位顯示 |
測試信號 | |
測試頻率 | 100Hz,120Hz,1kHz,10kHz |
輸出阻抗 | 30Ω , 100Ω |
測試電平 | 0.1Vrms, 0.3Vrms, 1Vrms（可定制特殊電平） |
測量顯示范圍 | |
|Z|, R,X,ESR | 0.0001Ω - 99.999MΩ |
C | 0.01pF - 99999μ F |
D | 0.0001 - 9.9999 |
θ(Deg) | -179.9° – 179.9° |
θ(Rad) | -3.14159 – 3.14159 |
Δ% | -999.99% - 999.99% |
比較器和接口 | |
比較器 | P1,P2,P3,AUX,NG,5檔分選及訊響 |
接 口 | RS232C, USB, Handler |
隨機附件
U26001 四端測試夾具
U26004 四端開爾文測試電纜
U26010 鍍金短路板
可選附件
U26005 四端測試夾具
U26006 軸向元件測試夾具（與U26005配合使用）
U26008 SMD 元件測試夾具
U26009 SMD 測試鉗
U26011 四端開爾文測試電纜
U10201 數據采集軟件
